Ultraäänisuihkujärjestelmän suuttimet

What's the principle of ultrasonic atomization:

Ultraäänivirtalähde muuntaa 50/60 Hz jännitteen suurtaajuiseksi sähköenergiaksi. Tämä sähköenergia välitetään muuntimen mukana pietsosähköiseen muuntimeen, jossa se muutetaan mekaaniseksi värähtelyksi. Ultraäänivärähtelyt tehostetaan anturin avulla ja kohdistetaan kärkeen, jossa sumutus tapahtuu.

Huomionarvoisia ominaisuuksia on useita. Anturit / sarvet voidaan asentaa tai kiinnittää vain solmukohtaan (ei toimintaa). Sovelluksissa, joissa on liitäntä tyhjiökammioon tai muun tyyppiseen kemialliseen reaktiokammioon, anturi voidaan työstää asennuslaipalla, joka kiinnittyy reaktorin olemassa olevaan porttiin.

Kaikki anturit on valmistettu lujasta-titaaniseoksesta (Ti-6Al-4V). Tämä metalliseos kestää myös poikkeuksellista kemiallista hyökkäystä.

Yllä näytetyissä antureissa on kartiomainen{0}}sumuttava pinta. Sen tarkoitus on levittää suihke. Jotkut sovellukset edellyttävät, että suihku on erittäin kapea. Näissä tapauksissa sumuttava pinta muotoillaan tasaiseksi tai lähes tasaiseksi pinnaksi. Riippuen ruiskutuskuvion leveysvaatimuksista ja vaaditusta virtausnopeudesta, sumutettavalla pinnalla voi olla hyvin pieni halkaisija tai pidennetty, tasainen osa.

Vasemmalla oleva konfiguraatio näyttää kartiomaisen sumutuspinnan{0}}muotoisen ruiskutuskuvion. Sitä suositellaan yleensä käytettäväksi sovelluksissa, joissa toimitetaan hyvin pieniä määriä materiaalia tai joissa virtausnopeudet ovat erittäin alhaiset. sylinterimäinen ruiskutusmuoto, jota käytetään sovelluksissa, joissa virtausnopeus voi olla suhteellisen suuri, mutta joissa suihkutuskuvion sivuttaista laajuutta on rajoitettava.

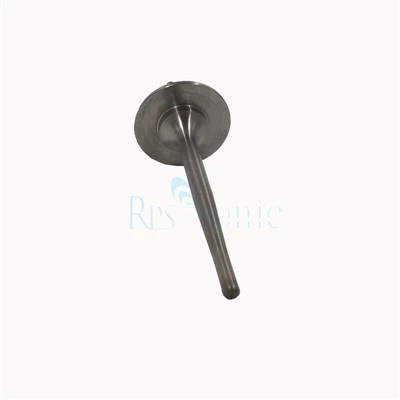

Korkean lämpötilan ultraäänisumuttimen käyttöönotto

Ultraäänisuuttimien aktiiviset elementit käsittävät pietsosähköiset muuntimet on rajoitettu maksimikäyttölämpötilan suhteen. Rajalle on ominaista Curie-piste, joka määritellään lämpötilaksi, jossa materiaalin pietsosähköinen ominaisuus katoaa sen pysyvän polarisaation menetyksen seurauksena. Ultraäänisuuttimissa käytettävien lyijyzirkonaattititanaattiantureiden Curie-piste on hieman yli 300 astetta C.

Tämä ei kuitenkaan tarkoita, että muuntimia voitaisiin käyttää lämpötiloissa, jotka ovat lähellä tätä rajaa, koska pietsosähköisen suorituskyvyn heikkeneminen heikkenee asteittain, ei äkillisesti, käyttölämpötilan noustessa. Käytännön yläraja on noin 150 astetta C. Alempaa lämpötilarajaa ei ole.

Siksi nämä muuntimet sisältävä suutin on myös rajoitettu käyttölämpötilan suhteen sekä ympäristön, johon ne voidaan sijoittaa, että niiden läpi virtaavan nesteen lämpötilan suhteen. Ilma- tai kaasujäähdytykseen on kehitetty menetelmiä, jotta suuttimia voidaan tietyissä olosuhteissa käyttää korotetuissa lämpötiloissa. Toinen tekijä, joka on sisällytettävä lämpöyhtälöön, on se, että suuttimet itse tuottavat jonkin verran lämpöä. Suurella teholla ja 100 prosentin amplitudilla toimiva suutin voi kokea 30 asteen lämpötilan nousun. Vaikka tämä on ääritapaus, tämä tekijä on muistettava arvioitaessa, mitä jäähdytystä tarvitaan. Joten korkean lämpötilan ultraäänisumutin vaatii hyvän lämpötilasulun ja jäähdytysjärjestelmän.

What's information we will need before recommend you suitable equipment.

Mitä voimme tehdä hyväksesi:

Vaatimuksestasi riippuen voimme suositella sinulle sopivaa sumutinta. voi myös mukauttaa ultraäänisumuttimen sinulle.

Jos mahdollista, voit lähettää meille näytteen testiä varten, jotta voit vahvistaa sumutuksen ennen tilausta.

Jos tarvitset täysin automaattisen ultraääni-sumutusruiskutuskoneen, voimme suunnitella sinulle ja valmistaa koneen tarpeidesi mukaan.
